Комплекс подготовки, покраски и сушки SPK с подвесным конвейером, г. Барнаул

Состав комплекса

1. КАМЕРА ХРАНЕНИЯ И СМЕШИВАНИЯ КРАСОК SPK-PKS-9.3.3

2. ДРОБЕСТРУЙНАЯ КАМЕРА SPK-SBB-14.4.4

3. ОКРАСОЧНАЯ КАМЕРА SPK-SB-16.6.5

4. ПОДВЕСНОЙ КОНВЕЙЕР SPK-CS-12.24

КАМЕРА ХРАНЕНИЯ И СМЕШИВАНИЯ КРАСОК SPK-PKS-9.3.3

Камера хранения и смешивания красок представляет собой обитаемую тупиковую конструкцию, размещённую внутри производственного цеха.

Конструкция кабины

Изготовлена на основе прочного металлического каркаса с заполнением стен, потолка и (в зависимости от расположения) пола сэндвич-панелями толщиной 50 мм, утеплёнными минеральной ватой.

Внутренние габаритные размеры рабочего пространства (Д × Ш × В): 9000 × 2800 × 2600 мм.

Система вентиляции

Принудительная приточно-вытяжная с забором свежего воздуха из окружающей среды цеха и выбросом отработанного воздуха также в окружающую среду цеха.

Производительность вентиляции — 2000 м³/ч.

Приточный агрегат оснащён карманным акриловым фильтром класса G4

Вентагрегаты (приточный и вытяжной) установлены на специальных рамах-основаниях, расположенных на кровле камеры.

Освещение

Выполнено светодиодными светильниками во взрывозащищённом конструктивном исполнении.

Управление вентиляцией

• Приточный вентилятор — электродвигатель с частотным преобразователем.
• Вытяжной вентилятор — электродвигатель с частотным преобразователем.

Система управления

Полностью автоматизирована через программируемый логический контроллер (ПЛК) с удобной сенсорной панелью оператора.

Данная камера предназначена для безопасного хранения компонентов ЛКМ и приготовления (смешивания) красок в условиях, где возможно образование взрывоопасных паров растворителей. Конструкция и исполнение электрооборудования (взрывозащищённое

освещение, управление вентиляцией) соответствуют требованиям работы во взрывоопасных зонах по профильным стандартам.

ДРОБЕСТРУЙНАЯ КАМЕРА SPK-SBB-14.4.4

Дробеструйная камера проходного типа, предназначена для размещения внутри цеха и эксплуатации в условиях климатического исполнения УХЛ4 (закрытые отапливаемые помещения с искусственно регулируемыми климатическими условиями и принудительной вентиляцией; рабочая температура от +1 °C до +35 °C, согласно ГОСТ 15150-69).

Внутренние габариты рабочей зоны камеры составляют 14 000 × 4 000 × 4 100 мм (Д × Ш × В).
Конструкция камеры — металлический каркас, обшитый сэндвич-панелями. Внутренние поверхности стен защищены резиновым покрытием, устойчивым к абразивному износу.
Освещение обеспечивается 14 светодиодными светильниками.
Направление воздушного потока в камере — диагональное по длине камеры.
Вентиляционно-фильтровальная установка — модель SPK-VFU-200.06, количество — 1 шт.
Производительность одной ВФУ — 20 000 м³/ч.
Общее количество фильтров в установке — 18 шт.

Система сбора дроби — модель SPK-SCS(SF).
Система рекуперации дроби — модель SPK-SRS-20.2.02.
Камера оснащена 2 дробеструйными постами.
Объём напорного резервуара (на каждый аппарат) — 200 л.
Максимальное рабочее давление напорного резервуара — 12 бар.
Данная камера относится к обитаемому типу проходных дробеструйных камер, предназначенных для ручной абразивоструйной (дробеструйной) очистки крупногабаритных металлических изделий в поточном производстве (металлоконструкции, элементы спецтехники, крупные детали и т.п.).

ОКРАСОЧНАЯ КАМЕРА SPK-SB-16.6.5

Окрасочная камера (покрасочная кабина) предназначена для проведения работ по нанесению лакокрасочных покрытий внутри производственного цеха.
Размещение — внутри цеха.
Габаритные размеры рабочей зоны кабины (внутренние, Д × Ш × В): 16 000 × 5 500 × 4 580 мм.
Конструкция кабины (поставка заказчика): металлический силовой каркас, обшитый сэндвич-панелями толщиной 80 мм с утеплителем на основе минеральной ваты из базальтового волокна.

Система вентиляции

• Тип: принудительная приточно-вытяжная вентиляция
• Забор воздуха: из окружающей среды цеха
• Выброс воздуха: в окружающую среду
• Направление подачи приточного воздуха: сверху вниз
• Направление вытяжки: боковое
• Кратность воздухообмена: 320 крат/ч
• Общая производительность вентиляции: 36 000 м³/ч
• Модель вентиляционного агрегата: SPK-VU-36

Освещение камеры

• Тип светильников: светодиодные
• Исполнение: взрывозащищённое
• Размещение: потолочное и настенное

Управление вентиляцией

• Приточный вентилятор: электродвигатель с частотным преобразователем
• Вытяжной вентилятор: электродвигатель с частотным преобразователем

Система управления камерой

• Программируемый реле-контроллер
• Сенсорная панель оператора

Видео реализованного объекта

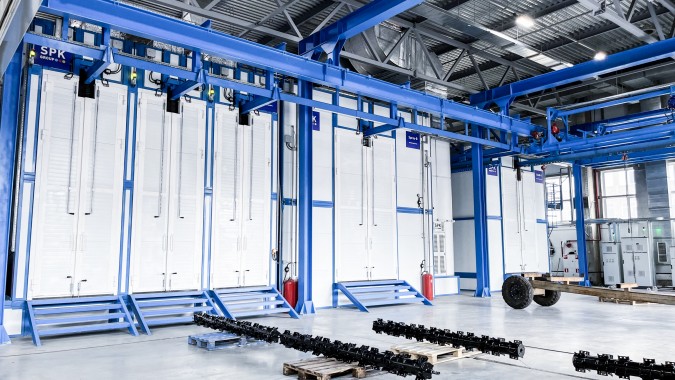

Фото реализованного объекта
